电能质量SVG散热方案 静止无功补偿装置（SVC）装置是一种综合治理电压波动和闪变、谐波以及电压不平衡的重要设备。SVG是一种比SVC更为先进的新型静止型无功补偿装置，是灵活柔性交流输电系统（FACTS）技术和定制电力（CP）技术的重要组成部分，现代无功功率补偿装置的发展方向。二者在输配电电力系统中得到了广泛应用：远距离电力传输、城市二级变电站（35/110kV)、电弧炉、轧机提升机等其他重工业负载、区域电网、光伏供电、风电场、电力机车供电等领域。SVG属于高热元件，需配合散热性能优良的散热器，才能保证其他稳定的运行，以及增加使用寿命。 吉欧德热能在SVC/SVG散热上有丰富的技术经验，可提供散热性能优良的解决方案，包括提供自然冷却、强制风冷、液冷方面技术服务支持。 SVG风冷散热解决方案案例 客户SVG散热设计要求如下

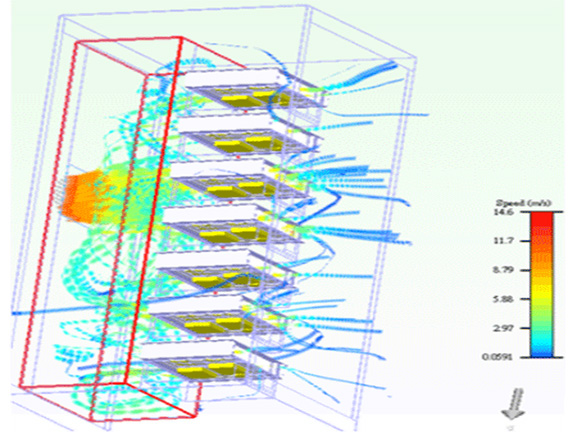

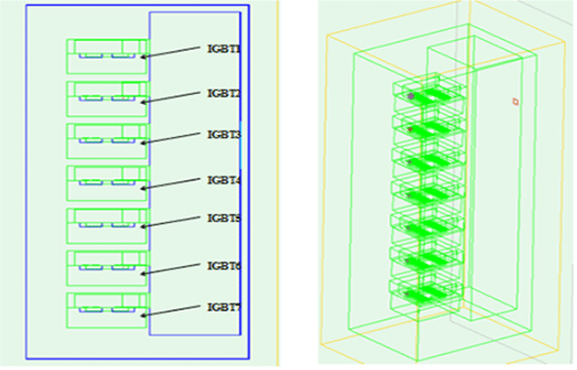

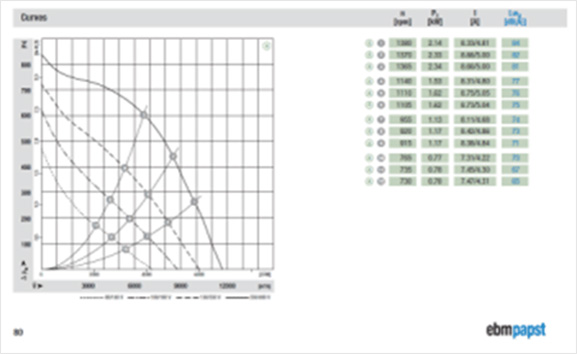

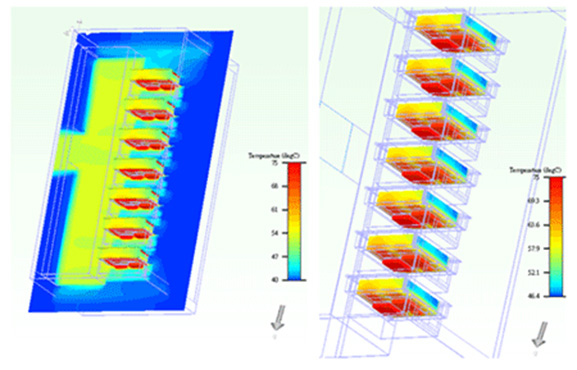

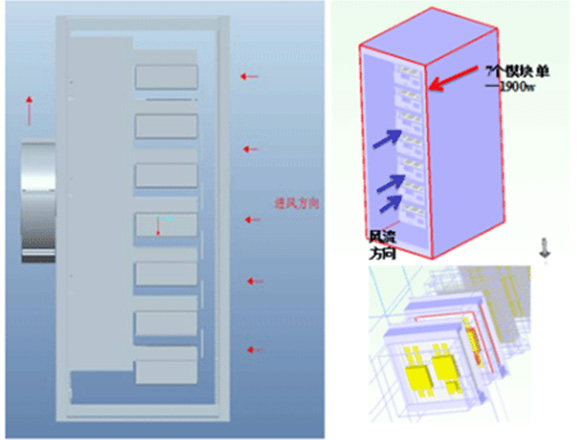

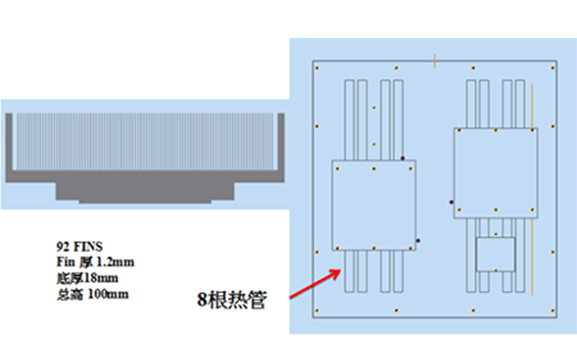

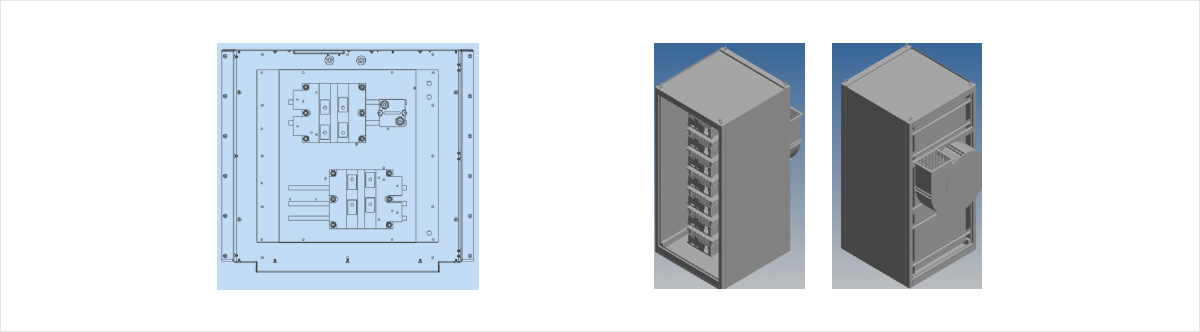

IGBT模型仿真示意图及参数  IGBT模型仿真示意图及参数 · 散热器尺寸为400x380x100mm，热管布管特定设计； · 发热体和散热片间使用导热硅脂； · 使用壁厚1.0MM定制热管保证散热效能； · 底部8支 9.5 mm热管采用圆管入槽压平工艺保证散热效能； · 热分析Epoxy导热系数调整到工作极限温度对应数据，确保仿真与实际的一致性； · 采用全铝Bonded 散热片； · 产品单重约为：22.6Kg； · 板底 FIN 片使用AL5052 導熱系數：138 w／m^2 K； 散热器风机参数为  Ebm-papst 560型风机，型号为：R4D560-AQ03 散热器形式平面示意图  采用bonded fin +8热管设计 散热器进出风仿真示意图  风流仿真示意图  散热器温度仿真示意图  IGBT排列图 人口风速为散热体fin形外距离2~3cm的中间点 散热器测温点仿真示意图
|
